该试验可以确定滤芯在过滤过程中是否存在使液体旁通的缺陷，同时可作为滤芯质量控制的手段。该试验也用来评价滤芯在实际使用及试验过程中抵御损坏的能力。

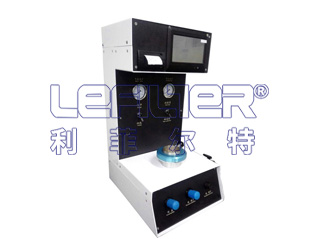

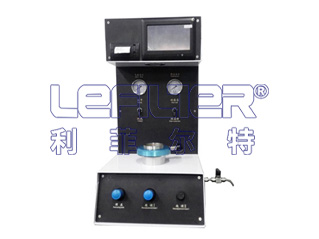

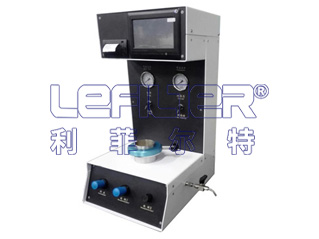

MPD系列孔径测试仪利用气液和液液排出法测量过滤材料(包括滤布、滤芯、滤膜)的孔径分布。测试结果包括最大孔径、平均孔径、最可几孔径及孔径分布图。
MPD系列孔径测试仪是由公司技术研发团队在国家发明专利产品MPA15KBx基础上进行衍生的新一代全新形式的孔径和精度测试的仪器.
试验台配置选择
1.试验槽外观材质:304不锈钢饭金结构，美观大方
2.旋转装置:手动操作
3.夹紧装置:气动夹紧
4.液槽外形尺寸:450mmx300mmx300mm(长x宽x高)
5.测试滤芯尺寸:
最大外径:φ250mm最小内孔:φ15mm最小长度:50mm最大长度:300mm
6. 可根据客户需求非标定制液槽
执行标准
1.ISO2942-2004液压传动-滤芯-结构完整性的验证和初始冒泡点的确定
2.GB/T14041.1-2007液压滤芯第1部分:结构完整性验证和初始冒泡点的确定
3.ISO4003-1990渗透性烧结金属材料气泡试验空隙大小的测定
4.GB/T5249-2013可渗透性烧结金属材料气泡试验孔径的测定
5.JB/T5089.3内燃机纸质滤芯机油滤清器第三部分试验方法
测试对象
液压油滤芯，通油过滤材料
测试项目
1、结构完整性(滤材的有无破损、加工损伤、滤芯合缝及端盖粘接处有无缺陷)
2、第一冒泡点压力值及最大孔径值
3、群泡点压力值及平均孔径值
4、过滤精度值（βx≥20对应的参考值）
主要技术参数
1.油液粘度：24cST
2.介质温度：常温~100C
3.试验温度：74±2℃
4.系统压力：500~2000kPA
5.冲击频率：0~3Hz
功能及特点
1.外观材质:采用饭金喷塑工艺，美观大方，采用激光雕刻标识，不易脱落。
2.显示屏:为电阻触屏。操作系统:WinCE系统。
3.试验数据一键锁定，一个界面完成所有操作，易于上手，10分钟就能上手操作。
4.稳定性:人体工学设计，采用德国调压控制阀，提高了设备在操作时压力上升速率的稳定性。
5.“吹干”功能:减少试验液体的损失，缩短被试件的晾干时间，保护被试滤芯。
6.滤芯与滤材的测试状态一键切换。
7.设备体积小、移动方便。办公人员的办公桌上即能使用。
8.温度补偿:表面张力在温度使用范围内，程序可以自行补偿运算，试验结果不受外界温度变化的影响。
9.内设6种过滤材料的可选参考过滤精度。
10.海量存储:测试数据可保存百万条，方便随时查询。
11.打印模式:根据测试结果，可进行三种模式打印，并能随时查询历史数据。
12.校准功能:自带校准口，可以进行传感器校准。
13.修正功能:
(1)将温度传感器偏差输入后，系统自动修正;
(2)将压差传感器偏差输入后，系统自动修正
14.可随时通过数据接口进行操作系统升级。
主要技术参数
1.工作介质:洁净压缩空气
2.试验适用液体:推荐使用异丙醇(滤材)，工业乙醇(滤芯 )
3.测试最大压力:15000Pa
4.压力调节精度:(5-10)Pa
5.被测滤材直径:87mm
6.孔径测试仪范围:(6-100)um
7.气源压力:4-6bar
8.电源及功率:220V/50HZ120W
9.外形尺寸:420mmx390mmx710mm(长x宽x高)
10.重量:27kg
