如何来确定滤芯的结构完整性指标？（一）

【概要描述】滤芯产品的结构完整性验证和初始冒泡点的确定用于评定过滤器滤芯在制造、试验、使用过程中是否损坏，通过初始冒泡点的测量可用于研制产品的改进或制造过程的评价。

分类：产品知识
作者：1
来源：利菲尔特
发布时间：2023-12-02
访问量：0

详情

滤清器滤芯的性能评定分为过滤性能和机械性能亮大部分，其中过滤性能的指标有过滤精度、纳污容量、清洁滤芯的流阻特性。而机械性能指标有抗破裂性能、脉冲疲劳与冷启动性能、滤芯与试验液相容性、结构完整性等指标。其中结构完整性是反映滤芯基本性能的一个关键指标。从这个指标我们可以推算出滤清器滤芯的大致精度和产品质量是否合格。首先在滤清器滤芯生产厂商的产品研发与生产质量控制中需要这个指标。其次在滤清器产品供需双方厂商的验收与质量控制，也需要这个指标。甚至在滤芯的使用单位为了保证配套系统的正常工作有时候也会用到这个指标。来对产品进行检查确保完整性是否合格。因此，如何科学认真的判定滤芯结构完整性就很重要。

本文通过介绍滤芯结构完整性指标的确定过程，同大家一起探讨一下这个过程中需要注意的细节，同行业技术人员多交流，以促进滤清器行业整体研发水平的提高。

1、什么是结构完整性试验

在ISO2942中是这样描述的：本标准规定了一种采用冒泡点检验滤芯结构完整性和确定滤芯过滤材料最大孔径位置的试验方法。它的目的很明确：测试和找出滤芯中的最大孔径的位置，并且判定最大孔径是否符合滤芯技术指标的要求，如果超出了指标，就判定滤芯技术指标不合格。

1.1滤芯结构完整性试验与冒泡法测试孔径之间的关系：

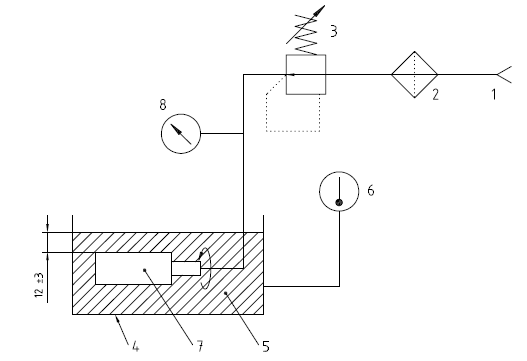

1 试验气源 2空气净化过滤器 3 气压调压阀 4试验槽 5 试验液体

6 温度计 7 被测试滤芯 8 压力表

图1 ISO2942 滤芯结构完整性试验原理图

结构完整性试验基础理论原理是利用冒泡试验方法，区别孔径和冒泡压力值关系来进行反推。计算公式为：

D——孔径（μm）

S------试验液表面张力 (N/m)

P------测出压力 (pa)

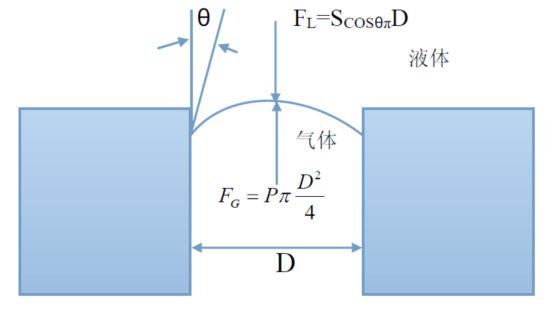

1.2冒泡试验法的原理

就是把过滤器（滤芯、滤材）浸入试验液中，并使之浸透过滤器（滤芯、滤材）的多孔结构。对多孔壁一侧施加气压，使气体把浸湿孔的液体排出。缓慢地增加气压，直至见到第一串连续的气泡从多孔面逸出。产生“第一气泡”所需气压的测量值实质上等于与最大孔径的表面张力相平衡的压力。对浸入深度和试验液表面张力进行适当的修正，这个冒泡压力就是最大孔径的相应量度。这是材料测试的基础，也是验证的重要指标。
