如何来确定滤芯的结构完整性指标？（三）

【概要描述】结构完整性试验台是采用非破坏的方式测试试验材料孔径和精度的仪器，可根据采集的第一冒泡点及群泡点直接换算出滤材、滤芯的冒泡孔隙直径和过滤精度，并根据需要可对试验数据存储、查询与打印。

分类：产品知识
作者：1
来源：利菲尔特
发布时间：2023-12-02
访问量：0

详情

3.4测试的冒泡点值作为滤芯的初始冒泡点

然后最低冒泡点压力值还需要进行滤清器粒子计数法效率的关联测试，即在试生产时如果有冒泡点压力值比参考值还低。需要做颗粒计数法多次通过试验，如果可以通过性能要求。那么以可通过基本性能指标的最低冒泡点来作为本滤芯的结构完整性指标来使用。此指标也作为以后正式定型产品的指标。

从实际使用中我们可以看出不同过滤精度过滤器对初始冒泡点的压力值要求是不同的，精度高的滤清器其要求的结构完整性指标相对高一点，而低精度的过滤器其初始冒泡点只要通过过滤精度试验关联验证，即使低一些也是可以满足产品实际工作需要的。

4、确定结构完整性指标时影响结果的细节要如何注意

4.1冒泡法试验标准中条件和参数的影响

影响试验结果的有这样几个，1试验液的温度对表面张力的影响。2试验液体变化状态对表面张力值影响。.3浸泡时间。4滤芯顶部距离液面的距离。

1试验液的温度影响，在一些标准中对试验液的温度进行了规定，这主要目的是为了保证试验液体表面张力的准确值，因为冒泡试验法中指定的几种试验液在温度变化是表面张力值都有一定的变化，如果不进行修正的话会对试验结果产生影响。所以为了保证试验数据的准确性和可重复性，在试验时要严格保证试验液体的温度在标准规定的范围内。

2试验液体变化状态对表面张力值影响，在这些试验标准中大都推荐使用异丙醇和分析级乙醇，这其中主要的原因是因为此类试验液的表面张力值比较容易计算，测试结果的重复性和准确性都比较高。所以一般用于产品的仲裁试验。而这些试验液体的特点是表面张力值会因为储存条件的不同而发生变化，因此在进行滤清器完整度测试时我们要检查液体的表面张力值。以免得出错误的结果。

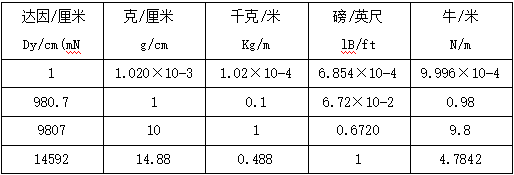

在冒泡测试方法中孔径和冒泡点压力值计算公式采用了不同的单位换算关系，有牛米，也有采用达因厘米的。在实际使用中采用不同的单位非常麻烦，因此以后最好有一个统一的计算公式和单位标准来进行计算，也便于相关技术人员的交流。表4是常用的液体表面张力值的换算。
