典型应用

航空航天

●配套液压油过滤加注系统

●配套清洗系统

对航空航天地面保障部门的各种油品系统进行持续在线监测，保证油品的清洁度，确保航空航天设备的安全运行。

工程机械

●土方机械

●农用机械

●林业机械

●收割机械

工程机械在出厂前或日常使用中，在线检测工程机械的液压系统的清洁度，可有效保证系统中的各个元件（如柱塞泵、伺服阀、控制器、齿轮泵等）在负载工况下工作性能最佳。

电力行业

●风力涡轮机

●齿轮箱

●润滑系统

持续在线监测，从而可以保证用最少的时间达到最佳的工作性能。

工业设备

●生产工厂

●油液生产和运输

●炼油厂

●精密产品生产线

对整个生产线上所有设备的液压系统（清洗系统） 的清洁度进行监测，从机床液压控制系统、精密零部件的清洗系统到油液传输过程中的污染监测，从而可以实现在油品炼制过程中，油品的完整性得以有效地维护在较高的水平。

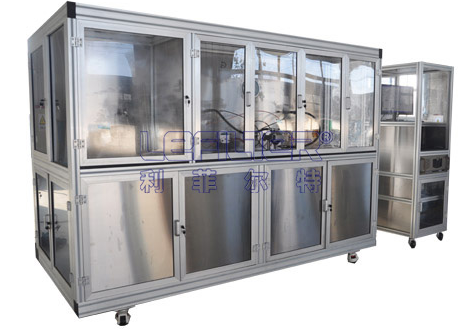

试验台

●液压阀试验台

●冲洗试验台

●各种油品实验台架

通过对液压系统（润滑系统）油液的清洁度进行持续的检测，可极大地提高设备的工作效率

检测原理

KZ-4 型颗粒计数器采用ISO11171I/SO4402 规定的遮光法原理进行油液污染度检测。遮光法（Light Extinction）又可称为消光法或光阻法，最小检测粒径可为1μm或4μm（C）。遮光法具有检测速度快，抗干扰性强，精度高，重复性好等优点。

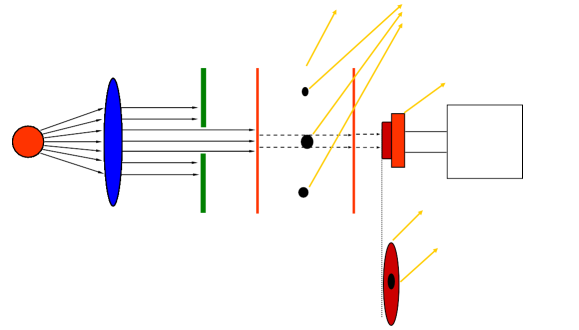

遮光法的原理如下图所示，激光光源透过透镜产生一组平行光束，平行光束垂直穿过截面积为A的样品流通室，照射到光电接收器上，当液流中没有颗粒时，电路输出为E的电压，当液流中有一个投影面积为a的颗粒通过样品流通室时，阻挡了平行光束，使透射光衰减，此时在电路上输出一个幅度为E0的负脉冲：

E0= -(a/A)×E (V)

若颗粒为球形，或以等效直径d描述该颗粒，且E等于10V，则

E0= -(a/A)×E (V)

= -[π×(d/2)2]/A×10 (V)

= -(πd2/4A)×10 (V)

= -7.854×d2/A (V)

即颗粒的投影面积和脉冲电压幅值呈线性关系。

性能特点

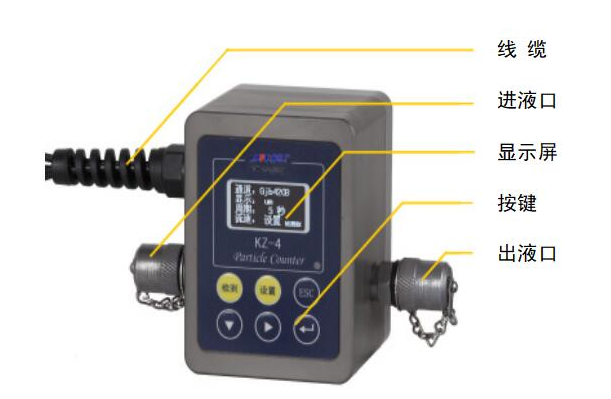

●仪器主要由显示屏、按键、外围接口等组成。

●适用于现场的在线检测，可实时监测各种液压和润滑系统的油液颗粒污染度。

●采用激光光阻法（遮光式）原理研制，适用于所有普通的矿物油和石油基介质、变压器油、汽轮机油、航空煤油、磷酸酯油等油液的污染度检测。

●测试速度快，至少每分钟给出一次测试结果。

●检测通道8个。

●内 置 ISO4406、NAS1638、GJB420A、GJB420B、ГОСТ 17216颗粒污染度等级标准。

●可设置μm或μm（c）检测形式。

●可直接给出通道颗粒数和污染度等级，重复性好。

●可选配内置水活度传感器。

●两条校准曲线（ACFTD校准曲线、ISOMTD校准曲线），可依据ISO4402或ISO11171标准进行校准。

●OLED显示，薄膜触键操作。

●对流经传感器的流量进行实时监测。

●对流经传感器的温度进行实时监测。

●具有标准串行RS485通信端口，另可选择RS232或4-20mA或modbus等通信，可外接计算机或PLC 完成控制及检测数据的传输、存储和处理。

●仪器可实现连续自动检测。

技术指标

●光  源：半导体激光器

●检测范围：1～400μm

●粒径范围：1～100μm（ISO4402)或4～70μm (c) (GB/T18854-2002，ISO 11171)

●灵 敏 度：1μm（ISO 4402）或4μm（C）(GB/T18854-2002，ISO 11171)

●检测标准：内置ISO4406、NAS1638、GJB420A、GJB420B、ГОСТ 17216等标准

●粒径尺寸：1um、2um、5um、10um、15um、25um、50um、100um；

4um(c)、4.6um(c)、6 um(c)、10 um(c)、14 um(c)、21 um(c)、38 um(c)、70 um(c)

●在线检测压力：0.2～10MPa；0.2～40MPa（选配减压阀）

●接口方式：外径Ф6、内径Ф4的聚四氟管组件或测压接头（M16*2高压接头）

●适合流速：10～300ml/min

●通讯串口：标配RS485接口，可选配RS232接口或4-20mA或modbus。

●结果储存：USB接口储存至U盘

●检测样品的温度：0～80℃

●IP防护等级：IP65

●工作温度：-20℃～60℃

●储存温度：-30℃～80℃

供  电：100～265VAC或24VDC
